専用USBアダプタ

この製品は、販売終了しました。

新製品をお求めください。

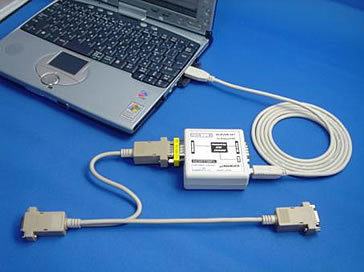

USB_CB2_PC

Analyze232C専用USBアダプタは、次が合体した製品です。

これまで、標準のCOMポートやUSB→COMポート変換器２台を使用して、Analyze232C専用ケーブルを接続すると、配線がごちゃごちゃしてましたが、Analyze232C専用USBアダプタを使用する事で写真のようにすっきりとモニタを行えます。

COMポートへ接続する安価なAnalyze232C専用ケーブルはこちら≫
D-SUB 25pin対応や耐久性のある分岐ケーブルも↑こちらです。

型式：ALZUSB-001SET

D-SUB 9pinのモニタに必要な物が全て揃っています。
Webショップご購入ページ≫

型式：ALZUSB-001

USBアダプタ本体とUSBケーブルのみです。
分岐ケーブルをご自分で製作でき、Analyze232Cソフトウェアラインセンスを別途お持ちの場合は、単品でお求め下さい。
Webショップご購入ページ≫

デモ機貸し出しについて

ALZUSB-001SETの有料レンタルを行っています。

この有料レンタルは、指定期間内に製品版をお求めいただくとレンタル料が無料になります。
製品ご購入前の動作確認や、実際のデバッグ・調査にご利用ください。

ALZUSB-001SETスポットレンタルのページはこちらです。

既にライセンスやCDをお持ちの方は…

単体でお求めいただけます。

アダプタ本体とUSBケーブルのみをご購入可能です。

Analyze232C専用USBアダプタの設定方法

Analyze232C専用USBアダプタをAnalyze232Cに設定する方法です。
↓三角のプレイボタンをクリックすると動画が始まります。(音声による説明)

↑三角のプレイボタンをクリックすると動画が始まります。(音声による説明)

初めてAnalyze232Cを検討している方は…

分岐ケーブルとCDバージョンをセットにしてお求めいただけます。
CDバージョンが同梱されているので、このセットだけでモニタが可能です。

2つのCOMポート

ALZUSB-001には、２つのCOMポートが実装されています。

MONITORポート
MONITORポートに分岐ケーブルを接続する事で通信ラインをモニタする事が出来ます。
MONITORポートは、標準的なD-SUB 9pinコネクタと同じピンアサインです。
モニタ専用ポートなので全てが入力ピンです。
　
RS-232Cポート
RS-232Cポートは、拡張COMポートとしてご利用いただけます。通常はシミュレータ用のCOMポートとして利用します。

既存の問題

正確な時間測定は出来ません。
Analyze232Cは、Windows上で動作するアプリケーションソフトです。このため、時間表示が正確ではありません。
正確な時間測定が必要な場合は、Analyze232Cをご利用できません。
　
送信側と受信側の前後関係が正確ではありません。(2005/04/13)
Windowsは数10msレベルの時間測定が不正確です。このため、送信側と受信側で同時(数msレベル)に通信が行われた場合、前後関係が正しく表示できません。通信速度が速くなると顕著になります。(注:1)

注1:
2は1の問題に含まれていますが、改めて追記しました。
コマンド→レスポンス形式の通信をモニタするのであれば、通常は問題になりません。プロトコル専用のモニタとしてご活用下さい。

ご注意

基本仕様

項目	内容
通信方式	RS-232C(調歩同期方式・ASYNC・非同期) 全二重通信
通信速度	最大 250,000 bps
データビット	5 bit, 6 bit, 7 bit, 8 bit
パリティ	偶数, 奇数, なし, マーク, スペース
OS	Windows2000, Windows XP, Windows Vista
最大ログサイズ	オンライン版：1,000 Mbyte CD版:100 Mbyte リングバッファ動作
表示形式	ASCII または 16進数 (任意切り替え)
アイドル表示	有り
タイムスタンプ機能	有り
検索機能	有り
トリガ機能	有り
